Phối Hợp Điện, Mạng, Camera & IoT Trên Bản Vẽ MEP: Làm Gì Để Không Đục Sửa?

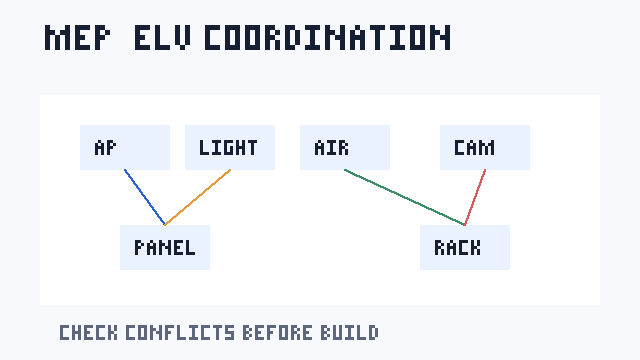

Trả lời ngắn: phần lớn lỗi ELV tại công trường không đến từ thiết bị, mà từ việc các bộ môn làm riêng rồi ghép quá muộn. Access point, camera, panel, rack, đèn và nội thất cần được đặt lên cùng một mặt bằng trước khi thi công.

1. Access point phải phối hợp với mặt bằng trần

AP cần vị trí hợp lý cho sóng Wi‑Fi, nhưng trên trần còn có đèn, miệng gió, đầu báo và chi tiết kiến trúc. Nếu không phối hợp sớm, AP thường bị đẩy vào vị trí còn trống thay vì vị trí tốt cho vùng phủ.

Với nhà đang xây, nên chốt cả vị trí AP và tuyến Ethernet trước khi làm trần.

2. Camera phải xem cùng lighting plan

Đèn chiếu thẳng vào ống kính, bề mặt kính phản xạ hoặc nền quá sáng có thể làm hình ảnh kém. Camera cần được kiểm tra với điều kiện sáng ban ngày lẫn ban đêm.

Vị trí camera cũng phải tránh bị rèm, cây, biển hiệu hoặc đồ nội thất che sau khi hoàn thiện.

3. Panel và công tắc phải đọc cùng elevation

Chỉ đánh một chấm trên mặt bằng là chưa đủ. Cần chốt cao độ, khoảng cách với mép cửa, đồ gỗ và các công tắc khác.

Panel smart home nên nằm ở vị trí người dùng thật sự đi qua. Một panel đặt đẹp nhưng khó với tay sẽ ít được sử dụng.

4. Rack không phải phần diện tích còn dư

Rack cần nguồn, đường cáp, thông gió và khoảng bảo trì. Nếu đặt chung phòng kỹ thuật với hệ khác, phải kiểm tra nhiệt, nguy cơ nước và khoảng thao tác.

5. Ống và máng cáp phải có đường đi rõ

Các điểm chuyển tầng, xuyên tường và khu vực trần thấp thường là nơi dễ xung đột. Hãy kiểm tra chúng cùng kết cấu và các tuyến MEP khác.

Nếu chờ tới lúc thi công mới tìm đường, tuyến cáp có thể vòng xa, khó bảo trì hoặc phải đục sửa.

6. Nguồn và dữ liệu phải đi cùng model thiết bị

Không phải panel nào cũng dùng cùng nguồn. Không phải camera nào cũng dùng PoE. Không phải access point nào cũng có cùng yêu cầu công suất.

Vì vậy ký hiệu trên bản vẽ nên liên kết với model hoặc ít nhất là yêu cầu kỹ thuật rõ, thay vì chỉ ghi tên hạng mục chung chung.

Checklist coordination trước khi thi công

• Vị trí rack và trục cáp đã khóa chưa?
• AP có trùng đèn, miệng gió hoặc chi tiết trần không?
• Camera có bị ngược sáng hoặc vật cản không?
• Panel đã có đúng cao độ, hộp âm, nguồn và dữ liệu chưa?
• Thiết bị ngoài trời đã có đường cáp và enclosure phù hợp chưa?
• Đã chừa access panel tại vị trí cần bảo trì chưa?

Kết luận

Coordination tốt không làm hệ thống phức tạp hơn; nó làm công trường đơn giản hơn. Một xung đột xử lý trên bản vẽ luôn rẻ và sạch hơn xử lý sau khi tường, trần và nội thất đã hoàn thiện.
